Tipos de gráficos: os 15 principais, quando usar cada um e quando evitar

Autor: Pedro Tebaldi PM do KeepGreen

Publicado jul/2018Atualizado ago/2026

O gráfico errado não deixa o dado errado: deixa a leitura errada. Pizza com nove fatias, eixo começando fora do zero e barra empilhada com quatro séries consomem a reunião inteira discutindo o desenho, nunca o número.

Este guia começa pela tabela de decisão: o que você quer mostrar, o gráfico indicado e o que evitar naquele caso. Em seguida vêm os 15 tipos, agrupados por família, cada um com exemplo, uso recomendado e o cenário em que ele atrapalha.

No fim há uma seção só sobre painel, porque a escolha muda quando o gráfico vai ser lido de relance. O texto fecha com os cinco erros que estragam um gráfico tecnicamente correto.

Qual gráfico usar: tabela de decisão por objetivo

A escolha começa pelo verbo da pergunta. Comparar, acompanhar, compor, distribuir, relacionar e posicionar contra meta pedem famílias diferentes. A tabela abaixo resolve a maior parte dos casos em uma linha.

Essa ordem não é preferência estética. O estudo clássico de percepção gráfica de William Cleveland e Robert McGill, publicado no Journal of the American Statistical Association em 1984, ordenou as tarefas visuais por precisão de leitura.

A hierarquia que saiu de lá continua valendo: posição em escala comum é lida com mais precisão que comprimento, comprimento vence ângulo e ângulo vence área. É a razão de barra ganhar de pizza, mesmo quando a pizza parece mais bonita no slide.

Para casos fora dessa tabela, como fluxo, hierarquia e mapa geográfico, o catálogo aberto mantido pela equipe de dados do Financial Times organiza dezenas de formatos por relação de dado.

De todo modo, a escolha do instrumento vem antes da escolha das ferramentas de visualização: todas as plataformas desenham os mesmos formatos.

Gráficos de comparação: coluna, barra, radar e medidor

Os quatro comparam quantidades, porém comparam coisas diferentes. Coluna e barra comparam categorias entre si, radar compara dimensões de um mesmo item e medidor compara um único valor contra a meta.

Gráfico de coluna

Use quando precisar comparar poucas categorias ou mostrar subida e queda em uma série curta de períodos. A altura de cada coluna é proporcional ao valor, o que torna a comparação imediata.

Evite quando os rótulos forem longos: eles giram na diagonal e param de ser lidos. Passe para barra horizontal. Evite também acima de doze categorias, porque a leitura passa a exigir contagem em vez de comparação.

Gráfico de barra

Use quando os nomes das categorias forem longos ou quando houver muitas categorias em disputa. A barra horizontal alinha o rótulo à esquerda, na direção natural da leitura, além de aceitar ordenação por valor.

Evite quando o eixo representar tempo. Tempo se lê da esquerda para a direita. A barra horizontal empurra a sequência para o eixo vertical. Nesse caso, use coluna ou linhas.

Gráfico de radar

Use quando quiser comparar o mesmo item em várias dimensões de uma vez: maturidade por domínio, avaliação por competência, cobertura por área. O formato mostra o perfil, não o valor exato.

Evite quando houver mais de três itens sobrepostos ou mais de oito eixos. Também evite quando o número exato importar: ler valor em eixo radial é impreciso. Além disso, a área desenhada muda conforme a ordem dos eixos.

Gráfico de medidores (calibrador)

Use quando existir uma meta ou um limite e a pergunta for apenas “estamos dentro ou fora agora”. É o formato certo para um KPI único em destaque, com faixas de cor marcando a zona aceitável.

Evite quando a pergunta for sobre tendência. O medidor mostra um instante e joga fora o histórico, então dois medidores lado a lado não contam a evolução. Ele também ocupa muito espaço para um número só.

Gráficos de evolução no tempo: linhas e área

Quando o eixo horizontal é tempo, a decisão fica entre duas opções. Linhas respondem “como variou”. Área empilhada responde “como a composição variou”. Escolher a segunda para responder a primeira polui a leitura.

Gráfico de linhas

Use quando a pergunta for sobre tendência, sazonalidade ou comparação entre poucas séries ao longo do tempo. Ele suporta muitos pontos sem virar ruído, o que nenhum outro formato desta lista faz bem.

Evite quando as categorias do eixo horizontal não tiverem ordem natural: ligar produtos por uma linha inventa uma continuidade que não existe. Em painel de operação, veja também quando a atualização contínua se justifica em gráficos em tempo real.

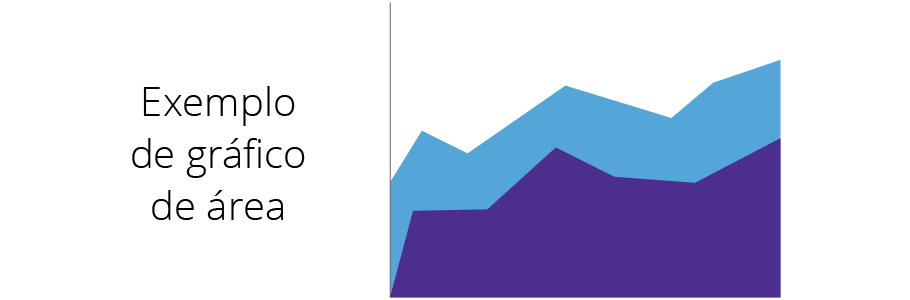

Gráfico de área

Use quando quiser mostrar volume acumulado ou a contribuição de cada parte para um total que muda ao longo do tempo. A área empilhada responde composição e evolução na mesma figura.

Evite quando houver mais de quatro séries empilhadas. A partir daí, só a faixa de baixo tem base reta: todas as outras flutuam sobre a anterior e ninguém consegue ler a variação individual.

Gráficos de composição: pizza e rosca

Os dois respondem à mesma pergunta, que é a participação de cada parte no todo. A diferença é o furo do meio, que libera espaço central para o total. Ambos exigem que as fatias somem cem por cento.

Gráfico de pizza

Use quando houver poucas categorias, a soma fizer sentido como um todo e a mensagem for de proporção grosseira: uma fatia clara domina, as outras são resto. Ordene as fatias da maior para a menor.

Evite quando as fatias passarem de cinco, quando os valores forem próximos ou quando o leitor precisar comparar dois períodos. Nesses três casos a barra responde melhor, porque comparar comprimento é mais preciso que comparar ângulo.

Gráfico de rosca

Use quando quiser a leitura de proporção da pizza somada a um número central de destaque: total do período, valor absoluto, percentual de conclusão. O furo trabalha a favor da hierarquia visual.

Evite quando o problema já era da pizza. Tirar o miolo não resolve fatia demais nem valor próximo: a rosca herda a mesma limitação de leitura e ainda remove a referência de centro que ajudava a estimar o ângulo.

Gráficos de distribuição e relação: histograma, bolha, superfície e rede

Esta família responde perguntas que média nenhuma responde: como os valores se espalham, se duas medidas andam juntas e como as entidades se ligam. São os formatos menos usados e os mais mal usados.

Histograma

Use quando quiser ver a forma da distribuição de uma variável contínua: tempo de atendimento, latência, valor de pedido. As barras encostam umas nas outras porque representam faixas contíguas, não categorias.

Evite quando os dados forem categóricos: aí o gráfico é de barra, com espaço entre elas. Cuidado também com a largura da faixa, porque faixa larga demais esconde a segunda moda e faixa estreita demais transforma a distribuição em serrilhado.

Gráfico de bolha e dispersão

Use quando a pergunta for sobre correlação entre duas medidas. A dispersão cruza duas variáveis em pontos; a bolha acrescenta uma terceira no tamanho do círculo, útil para cruzar volume, margem e frequência.

Evite quando houver poucos pontos: com menos de dez observações, a nuvem sugere padrão onde há coincidência. Na bolha, dimensione o círculo pela área, nunca pelo raio, porque dobrar o raio quadruplica a mancha percebida.

Gráfico de superfície

Use quando precisar mostrar como uma medida varia em função de duas outras ao mesmo tempo, com faixas de cor marcando os patamares. É o caso de estudo de capacidade, ponto ótimo e curva de resposta.

Evite quando o público for amplo. Superfície exige leitura treinada. Além disso, a projeção esconde parte dos dados atrás dos picos. Na maioria dos painéis corporativos, um mapa de calor entrega a mesma informação em duas dimensões.

Gráfico em rede

Use quando a informação for a ligação, não o valor: mapa de dependências entre serviços, topologia, relacionamento entre clientes, impacto de uma falha na cadeia. Os nós são entidades e as arestas são as relações.

Evite quando a rede tiver muitos nós sem agrupamento: acima de algumas dezenas o desenho vira novelo e nenhuma leitura sobrevive. Agrupe por camada ou por domínio antes de desenhar e mantenha o layout estável entre atualizações.

Três formatos que entram na lista sem serem gráficos

Tabela, infográfico e diagrama aparecem em toda lista de tipos de gráficos, embora nenhum dos três codifique valor em posição, comprimento ou ângulo. Eles resolvem outros problemas. Confundir isso custa espaço no painel.

Tabela

Use quando o leitor precisar do número exato, quando as unidades forem diferentes entre linhas ou quando o volume de categorias inviabilizar qualquer desenho. Tabela ordenada com barra de fundo na célula resolve muito caso.

Evite quando a mensagem for tendência ou proporção: nesses casos a tabela obriga o leitor a fazer no cérebro o trabalho que o gráfico faria na tela. Para escolher o que cabe em cada painel, veja os modelos de dashboard por área.

Infográfico

Use quando o objetivo for comunicação para público externo e a narrativa importar tanto quanto o dado. Ele combina texto, ícone e gráfico em uma peça única, pensada para ser compartilhada fora do contexto.

Evite quando o conteúdo mudar com frequência. Infográfico é peça fechada: cada atualização de número exige refazer a arte, então ele nunca deve ocupar o lugar de um painel que precisa refletir o dado de hoje.

Diagrama

Use quando quiser representar processo, fluxo ou estrutura: etapas de um atendimento, arquitetura de um ambiente, hierarquia de um catálogo de serviços. O que importa é a sequência e a relação, não a magnitude.

Evite quando houver quantidade a comparar. Diagrama com número escrito dentro das caixas é tabela disfarçada de desenho: ninguém compara valores que estão em caixas de tamanho igual espalhadas pela tela.

Como escolher os gráficos de um dashboard

Em painel, a regra muda: o gráfico precisa ser entendido em poucos segundos, sem legenda longa e sem interação. Isso elimina radar, superfície e pizza saturada. Favorece linha, barra, número grande e medidor com faixa de cor.

A restrição vale para qualquer painel, de Business Intelligence ou de operação: a tela é lida em pé, no meio de outra tarefa, por alguém que não vai passar o mouse em cima para descobrir o que a cor significa.

Comece pelo que o leitor faz depois de olhar. Painel de diretoria pede tendência e comparação com a meta. Painel de plantão pede estado atual e desvio, porque quem olha vai decidir se aciona alguém. Definir esse verbo antes de escolher o gráfico evita metade do retrabalho.

Limite o número de blocos por tela. Acima de seis ou sete elementos, o olho passa a varrer em vez de ler. Aí o indicador que motivou o painel se perde no meio dos outros. O que não couber vira segunda tela ou detalhamento sob clique.

Mantenha escala e cor consistentes entre painéis irmãos. Quando cada tela usa um verde diferente para “dentro da meta”, o leitor precisa reaprender o código a cada aba. Vale revisar o que caracteriza um bom dashboard antes de multiplicar telas.

Por fim, escolha a cadência de atualização junto com o gráfico, nunca depois. Linha de cinco minutos com dado que chega de hora em hora desenha degraus que parecem incidente. Em projetos de painéis operacionais, a cadência define o formato tanto quanto a pergunta.

Cinco erros que estragam um gráfico correto

Os cinco aparecem em gráfico do tipo certo, com o dado certo. São erros de execução. Cada um deles muda a conclusão de quem lê.

1. Eixo de valor truncado. Começar o eixo vertical fora do zero amplia visualmente uma diferença pequena. Em barra e coluna, o zero é obrigatório, porque a mensagem está no comprimento. Em linha, truncar é aceitável quando a variação é o assunto, desde que a escala fique explícita.

2. Pizza saturada, ou duas pizzas para comparar. Acima de cinco fatias ninguém ordena as menores. E comparar duas pizzas exige guardar ângulos de memória, tarefa que barra agrupada resolve na hora.

3. Cor como único código. O critério 1.4.1 da WCAG, de nível A, proíbe usar cor como único meio visual de transmitir informação. Some rótulo, símbolo ou padrão de traço a cada série: vermelho e verde lado a lado desaparecem para parte dos leitores.

4. Efeito 3D e perspectiva. Profundidade distorce comprimento e ângulo, que são justamente os canais que carregam o valor. A fatia da frente sempre parece maior que a de trás, mesmo com o mesmo número.

5. Duas escalas no mesmo eixo vertical. Com dois eixos, o cruzamento das linhas passa a depender de onde cada escala começa. O leitor conclui correlação a partir de uma escolha de desenho. Prefira dois painéis empilhados com o mesmo eixo horizontal, técnica detalhada em dashboards e indicadores.

O que decidir antes de abrir a ferramenta

A escolha do gráfico é a última etapa, não a primeira. Antes dela vêm três decisões: qual pergunta o leitor quer responder, com que frequência o dado chega e o que a pessoa vai fazer depois de olhar. Com essas três respostas, a tabela do começo deste texto resolve o resto em uma linha.

Vale guardar dois atalhos. Quando estiver em dúvida entre pizza e barra, escolha barra. Quando estiver em dúvida entre um gráfico bonito e um gráfico legível de longe, escolha o legível: painel existe para ser lido de relance, não admirado de perto.

A ferramenta entra por último e importa menos do que parece, porque todas desenham os mesmos formatos. Se a escolha da plataforma ainda estiver aberta, o comparativo de plataformas de BI por preço e caso de uso ajuda a fechar essa parte.
